豪華420F挖掘裝載機技術參數
The Technical Parameter of 420F Backhoe Loader

整機操作重量
Overall Operating Weight

7500KG

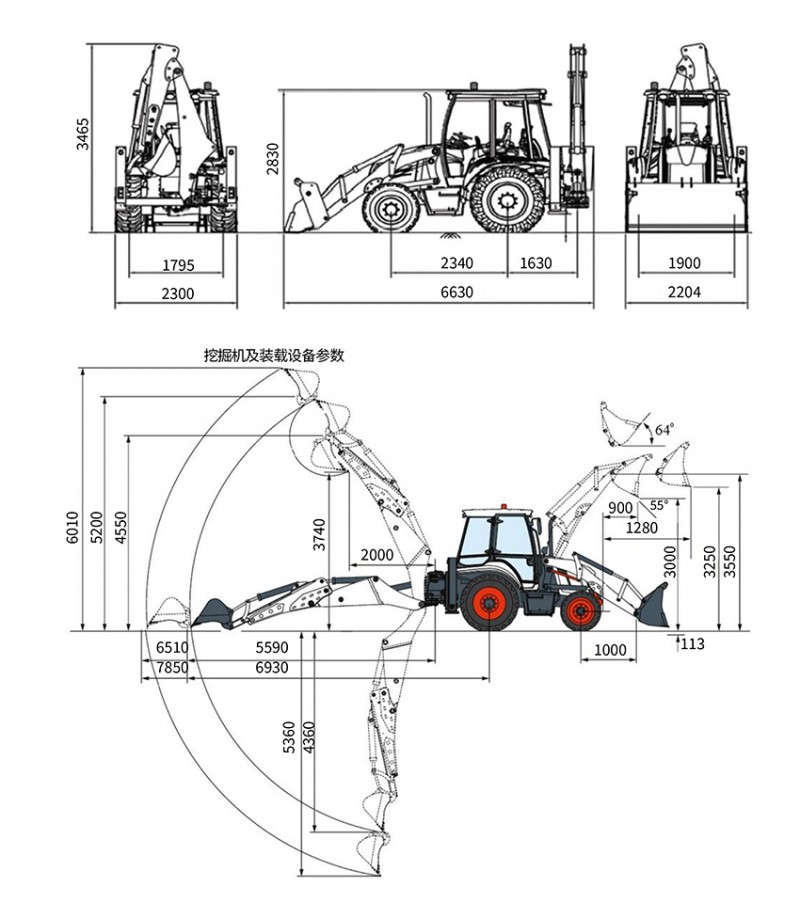

運輸尺寸Transport Dimension

長×寬×高mm L*W*H

7600×2380×2890mm

軸距 Wheel base

2250mm

最小離地間隙
Min. Ground Clearance

300mm

裝載斗容 Bucket Capacity

1.5m3

掘起力Breakout Force

38KN

裝載舉升能力
Loading Lifting Capacity

2800KG

鏟斗卸載高度
Bucket Dumping Height

2800mm

鏟斗卸載距離
Bucket Dumping Distance

1062mm

反鏟斗容Backhoe Capacity

0.3m3

最大挖掘深度
Max. Digging Depth

4100mm

可選挖深
Optional Digging Depth

5000mm
（挖臂帶伸縮）

挖斗回轉角
Swing Angle of backhoe

190o

最大牽引力
Max. Pulling Force

39KN

發動機Engine

品牌/型號Brand/Model

Yunnie YN38GBZ Turbo engine渦輪增壓發動機

型式Type

單列、直噴、四沖程、水冷
In Line，Direct injection，F(xiàn)our-Stroke，Water Cooling

額定功率Rated Power

76KW

可選發動機Optional Engine

YUCHAI/YCD4T33T6-115(國三85KW）
CUMMINS 74KW 4BT3.9-C100
CUMMINS EURO3 75KW QSB3.9-C100

轉向系統Steering System

轉向角Steering Angle

±36 o

最小轉彎半徑
Min. turning radius

6581mm

系統壓力
Pressure of the system

12Mpa

驅動橋Axle

品牌Brand

前輪云宇轉向驅動橋FEICHENG YUNYU

主傳動類型
Main Transmission Type

雙減速
Double Reduction

輪邊減速型式Final Reducer

一級輪邊減速Single Stage Final Reducer

額定載重
Rated Loader of Axle

4/18.5t

傳動系統Transmission System

變矩器Torque Converter

型號Model

YJ280

型式Type

單級、單相三元件Single-stage Three Elements

冷卻方式Cooling Method

油冷壓力循環Oil-cooling Pressure Circulation

變速箱Gearbox

型式Type

定軸式動力換檔Fixed Shaft Power Transmission

檔位數Gears

前進4檔，后退4檔Four Gears Ahead, Four Gears Astern

最高車速Max.Speed

30Km/h

輪胎Tyre

規格Model

（F）14-17.5前輪
（R）19.5L-24后輪

前輪氣壓
Pressure of Front wheel

0.22 Mpa

后輪氣壓
Pressure of Back Wheel

0.22 Mpa

制動系統Brake System

行車制動Service Brake

氣頂油鉗盤制動Air Over Oil Caliper Brake

外置式External Type

自調節Self-regulation

自平衡Self-balance

駐車/緊急制動
Emergency Brake

操縱力實施制動Operation Power Implementing brake

手操縱力解除制動Manual Operation Power Terminating Brake

液壓系統Hydraulic System

液壓系統壓力
Pressure of Hydraulic System

22Mpa

挖斗挖掘力
Digging Power of Excavator Grab

46.5KN

鏟斗掘起力
Digging Power of Dipper

31KN

鏟斗提升時間
Bucket Lifting Time

5.4S

鏟斗下降時間
Bucket Lowering Time

3.1S

鏟斗卸料時間
Bucket Discharge Time

2.0S

裝箱量
Packing Quantity（1*40HC）

2Units(拆輪胎/挖臂/鏟斗，用工藝輪裝箱)

標配Standard：前鏟帶鏟斗，后挖帶挖斗，豪華帶內飾駕駛室/風扇/LED燈/大倒影/破窗錘/滅火器/推拉窗/天窗，暖風，豪華可調式旋轉座椅，可調式儀表盤，液晶顯示屏，液壓先導操作，云內76kw，14-17.5真空前輪胎，19.5L-24真空后輪胎，特制280整體雙高低速變速箱，前輪云宇轉向驅動橋，四輪驅動，A形支腿。

注：以上參數或者配置如有變更，怒不另行通知。
The parameters or configuration are subject to change without notice.
